八種常見基坑支護、五種生態邊坡支護結構形式，熟記！
發布日期：2021年01月12日 閱讀人數：人

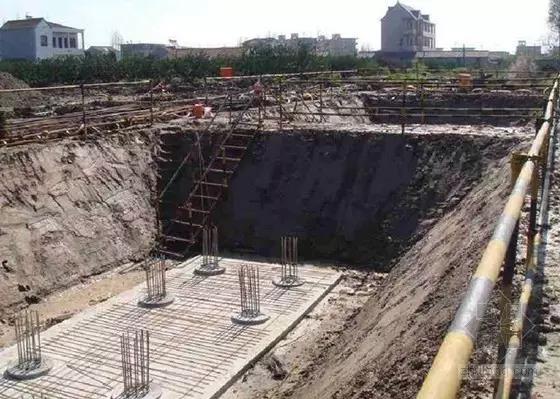

優勢：只要求穩定，價錢最便宜。
劣勢：回填土方較大。
適用：場地開闊，周圍無重要建筑物的工程。
深層攪拌水泥土圍護墻是采用深層攪拌機就地將土和輸入的水泥漿強行攪拌,形成連續搭接的水泥土柱狀加固體擋墻。
優勢:由于一般坑內無支撐,便于機械化快速挖土；具有擋土、止水的雙重功能；一般情況下較經濟；施工中無振動、無噪聲、污染少、擠土輕微。
劣勢：位移、厚度相對較大，對于長度大的基坑,需采取中間加墩、起拱等措施以限制過大的位移;施工時需注意防止影響周圍環境。
適用：鬧市區工程。

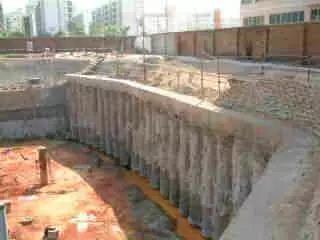

高壓旋噴樁所用的材料亦為水泥漿,它是利用高壓經過旋轉的噴嘴將水泥漿噴入土層與土體混合形成水泥土加固體,相互搭接形成排樁,用來擋土和止水。
優勢：施工設備結構緊湊、體積小、機動性強、占地少,并且施工機具的振動很小,噪聲也較低,不會對周圍建筑物帶來振動影響和產生噪聲等。
劣勢：施工中有大量泥漿排出,容易引起污染。對于地下水流速過大的地層,無填充物的巖溶地段永凍土和對水泥有嚴重腐蝕的土質,由于噴射的漿液無法在注漿管周圍凝固,均不宜采用該法。
適用：施工空間較小的工程。

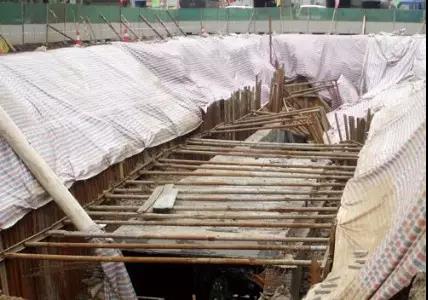

這是一種簡易的鋼板樁圍護墻,由槽鋼正反扣搭接或并排組成。槽鋼長6～8m ,型號由計算確定。
優勢:耐久性良好,二次利用率高；施工方便,工期短。
劣勢：不能擋水和土中的細小顆粒,在地下水位高的地區需采取隔水或降水措施；抗彎能力較弱，支護剛度小,開挖后變形較大。
適用：多用于深度≤4m的較淺基坑或溝槽。

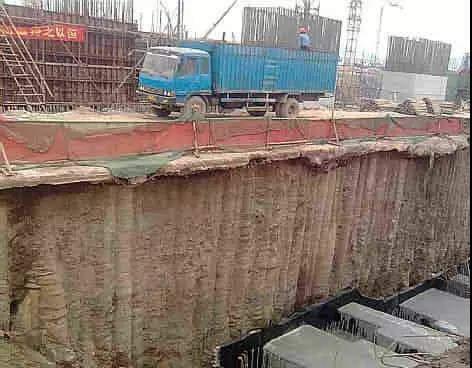

鉆孔灌注樁具有承載能力高、沉降小等特點。鉆孔灌注樁的施工，因其所選護壁形成的不同，有泥漿護壁方式法和全套管施工法兩種。
優勢:施工時無振動、無噪聲等環境公害,無擠土現象,對周圍環境影響??；墻身強度高,剛度大,支護穩定性好,變形小;當工程樁也為灌注樁時,可以同步施工,從而施工有利于施工組織、工期短。
劣勢：樁間縫隙易造成水土流失,特別是在高水位軟粘土質地區,需根據工程條件采取注漿、水泥攪拌樁、旋噴樁等施工措施以解決擋水問題。
適用：排樁式中應用最多的一種,多用于坑深7～15m 的基坑工程, 適用于軟粘土質和砂土地區。
優勢：剛度大，止水效果好，是支護結構中最強的支護形式。
劣勢：造價較高，施工要求專用設備。
適用：地質條件差和復雜，基坑深度大，周邊環境要求較高的基坑。

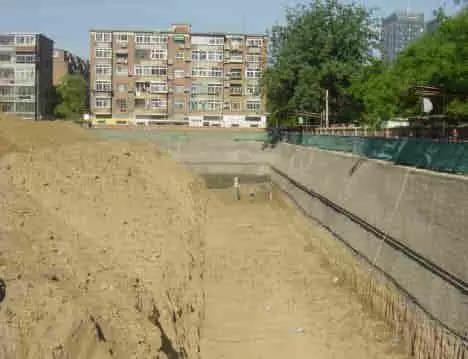

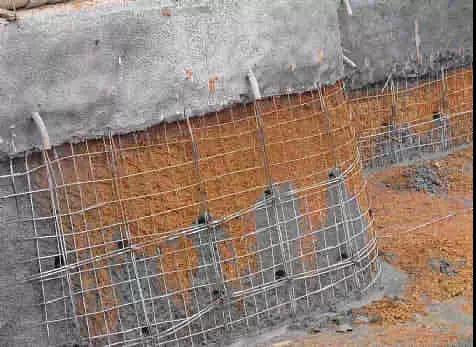

土釘墻是一種邊坡穩定式的支護,其作用與被動的具備擋土作用的上述圍護墻不同,它是起主動嵌固作用,增加邊坡的穩定性,使基坑開挖后坡面保持穩定。
優勢：穩定可靠、施工簡便且工期短、效果較好、經濟性好、在土質較好地區應積極推廣。
劣勢：土質不好的地區難以運用。
適用：主要用于土質較好地區。
SMW工法亦稱勁性水泥土攪拌樁法,即在水泥土樁內插入H型鋼等(多數為H型鋼,亦有插入拉伸式鋼板樁、鋼管等) ,將承受荷載與防滲擋水結合起來,使之成為同時具有受力與抗?jié)B兩種功能的支護結構的圍護墻。
優勢：施工時基本無噪聲,對周圍環境影響??；結構強度可靠,凡是適合應用水泥土攪拌樁的場合都可使用；擋水防滲性能好,不必另設擋水帷幕；可以配合多道支撐應用于較深的基坑；此工法在一定條件下可代替作為地下圍護的地下連續墻,在費用上如果能夠采取一定施工措施成功回收H 型鋼等受拉材料，則大大低于地下連續墻,因而具有較大發展前景。
適用：可在粘性土、粉土、砂土、砂礫土等土層中應用。
傳統的邊坡工程加固措施，大多采用砌石及噴混泥土等灰色工程，破壞了生態環境的和諧。隨著人們環境意識及經濟實力的增強，生態護坡技術逐漸應用到工程建設中。
生態護坡根據邊坡土質條件可分為土質生態邊坡防護和巖質邊坡生態防護。巖質邊坡生態防護的關鍵是建立創造植被生長的有利條件。
生態護坡必須考慮邊坡的穩定性和安全性，植被的選擇要與周圍大環境相協調一致，并考慮植物的生態性、形態性、地域性。原則上是適合當?shù)貧夂驐l件、土壤條件的植被，且抗逆性強、生長迅速、自繁能力強、適應粗放管理，日后管理簡單。
人工種草護坡，是通過人工在邊坡坡面簡單播撒草種的一種傳統邊坡植物防護措施。多用于邊坡高度不高、坡度較緩且適宜草類生長的土質路塹和路堤邊坡防護工程。
特點：施工簡單、造價低兼等。
缺點：由于草籽播撒不均勻，草籽易被雨水沖走，種草成活率低等原因，往往達不到滿意的邊坡防護效果，而造成坡面沖溝，表土流失等邊坡病害，導致大量的邊坡病害整治、修復工程，使得該技術近年應用較少。
小記：該方法局限性很大，缺點也很明顯，可以考慮椰網（或椰毯）鋪設法替代，即生態，施工也方便。

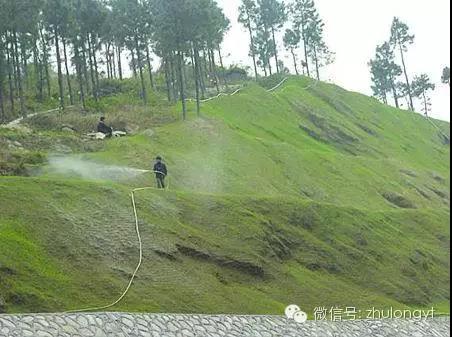

液壓噴播植草護坡，是國外近十多年新開發的一項邊坡植物防護措施，是交草籽、肥料、粘著劑、紙漿、土壤改良劑上、色素等按一定比例在混合箱內配水?dāng)噭颍ㄟ^機械加壓噴射到邊坡坡面而完成植草施工的。
特點：
①施工簡單、速度快；
②施工質量高，草籽噴播均勻發芽快、整齊一致；
③防護效果好，正常情況下，噴播一個月后坡面植物覆蓋率可達70%以上，二個月后形成防護、綠化功能；
④適用性廣。
目前，國內液壓噴播植草護坡在公路、鐵路、城市建設等部門邊坡防護與綠化工程中使用較多。
缺點：固土保水能力低，容易形成徑流溝和侵蝕；施工者容易偷工減料做假，形成表面現象；因品種選擇不當和混合材料不夠，后期容易造成水土流失或沖溝。
小記：優點很明顯，經常與其他護坡固坡方法搭配使用，比如椰產品。

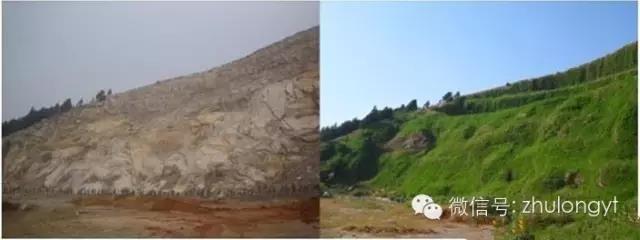

客土植生植物護坡，是將保水劑、粘合劑、抗蒸騰劑、團粒劑、植物纖維、泥炭土、腐殖土、緩釋復合肥等一類材料制成客土，經過專用機械攪拌后吹附到坡面上，形成一定厚度的客土層，然后將選好的種子同木纖維、粘合劑、保水劑、復合肥、緩釋營養液經過噴薄機攪拌后噴附到坡面客土層中。
優點：
可以根據地質和氣候條件進行基質和種子配方，從而具有廣泛的適應性
客土與坡面的結合牢固
土層的透氣性和肥力好
抗旱性較好
機械化程度高，速度快，施工簡淡，工期短
植被防護效果好，基本不需要養護就可維持植物的正常生長
該法適用于坡度較小的巖基坡面、風化巖及硬質土砂地，道路邊坡，礦山，庫區以及貧瘠土地。
缺點：要求邊坡穩定、坡面沖刷輕微，邊坡坡度大的地方，已經長期浸水地區均不適合。

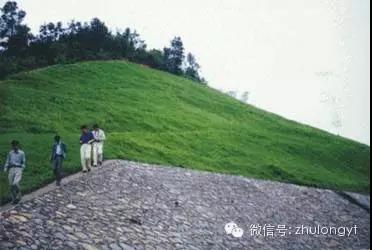

平鋪鋪草皮護坡，是通過人工在邊坡面鋪設天然草皮的一種傳統邊坡植物防護措施。
特點：施工簡單，工程造價低、成坪時間短、護坡功效快施工季節限制少。
適用于附近草皮來源較易、邊坡高度不高且坡度較緩的各種土質及嚴重風化的巖層和成巖作用差的軟巖層邊坡防護工程。是設計應用最多的傳統坡面植物防護措施之一
缺點：由于前期養護管理困難，新鋪草皮易受各種自然災害，往往達不到滿意的邊坡防護效果，而造成坡面沖溝、表土流失、坍滑等邊坡災害。導致大量的邊坡病害整治、修復工程。近年來，由于草皮來源緊張，使得平鋪草皮護坡的作用逐漸受到了限制。
施工要點：
①種草坡面防護：草籽撒布均勻。在土質邊坡上種草，土表面事先耙松。在不利于植物生長的土壤上，首先在坡上鋪一層厚度為5～10cm的種植土，當坡面較陡時，將邊坡挖成臺階，再鋪新土，種植植物。
②鋪草皮坡面防護：草皮尺寸不小于20cm×20cm。滿鋪草皮時，從坡腳向上逐排錯縫鋪設，用木樁或竹樁釘固定于邊坡上。
③鋪草皮要求滿鋪，每塊草皮要釘上竹釘，草皮下鋪一層8～10cm厚的肥土，并要經常灑水養護。）
小記：平鋪草坪，由于其優點，在邊坡比較穩定，土質較好的，環境適合的情況下還是有比較大的優勢。

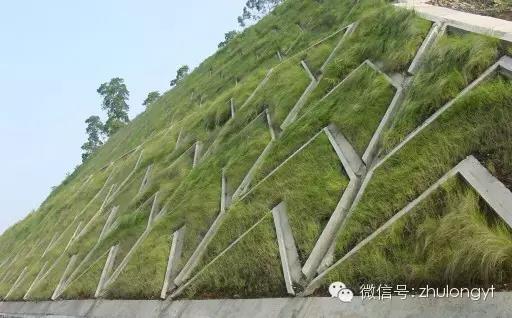

指用漿砌片石在坡面形成框架，在框架里鋪填種植土，然后鋪草皮、噴播草種的一種邊坡防護措施。通常做成截水型漿砌片石骨架，能減輕坡面沖刷，保護草皮生長，從而避免了人工種植草坪護坡和平鋪草坪護坡的缺點。
適用于邊坡坡高度不高且坡度較緩的各種土質、強風化巖石邊坡。
施工要點：
①漿砌片石或磚骨架必須待路基坡面沉降穩定后進行施工，首先由測量人員按圖紙要求在已整平的邊坡上放線。
②片石由下而上垂直坡面栽砌成折型或拱形骨架，砌體要穩定、密實，并按圖紙要求嵌入坡面，并能發揮分格截水作用。
③按圖紙要求進行選用草皮和尺寸，草籽在格中從下向上逐排錯縫鋪設壓實，并用木樁或竹樁固定于邊坡上。
④草坡在運輸過程中用濕麻袋覆蓋，以防太陽、大風和惡劣天氣的損害；對新植的草皮灑水養護。
